AT-LM/RM-Getriebe­serie

AT-LM/RM-Getriebe­serie, Kegelradgetriebe

Gehäuse aus Edelstahl

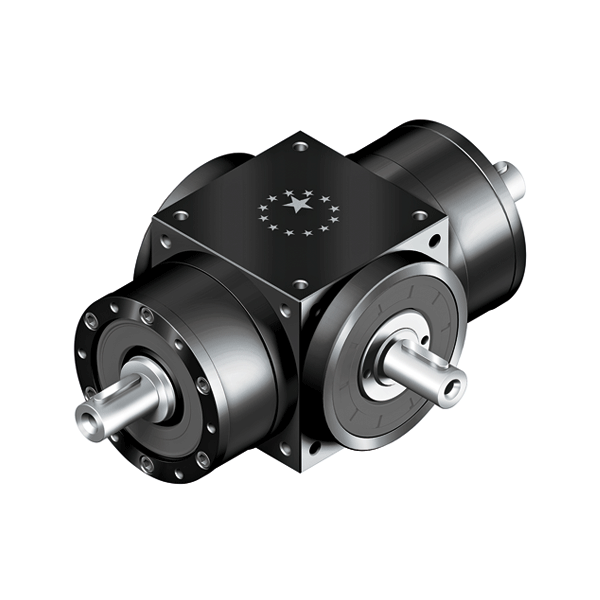

ATB-C-Getriebe­serie, Kegelradgetriebe

Gehäuse aus schwarz beschichtetem Stahl

Alle Kegelradgetriebe der AT-Serie sind sowohl in Edelstahl als auch in der kostengünstigeren Variante mit schwarz beschichtetem Stahl lieferbar.

Technische Daten

  • Standard-Gehäuse aus Edelstahl (AT)
    oder in schwarz beschichtetem Stahl (ATB)
  • Spiralkegelräder
  • einfache Montage
  • geringes Laufgeräusch
  • kompakte Bauweise
  • Dauerschmierung
  • Schutzklasse IP65

Verwendung

Als klassisches Verteilergetriebe, aber auch als Hauptantrieb für den Maschinenbau. Nicht für den S1 Betrieb geeignet.

Nenn-Abtriebs­drehmoment

T2N: 12 Nm – 3200 Nm

Untersetzungen

1-stufig: 1

geringes Verdrehspiel

1-stufig: ≤ 6 Winkelminuten

hoher Wirkungsgrad

1-stufig: ≥ 98%

Arbeitstemperatur

-10°C bis +90°C

Baugrößen

LM: AT065LM / AT075LM / AT090LM / AT110LM / AT140LM / AT170LM / AT210LM / AT240LM / AT280LM
RM: AT065RM / AT075RM / AT090RM / AT110RM / AT140RM / AT170RM /AT210RM / AT240RM / AT280RM
