AT-FC-Getriebe­serie

AT-FC-Getriebe­serie, Kegelradgetriebe

Gehäuse aus Edelstahl

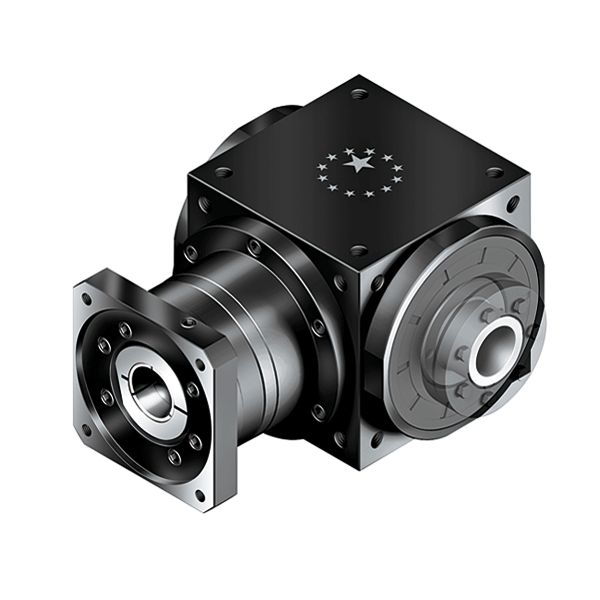

ATB-FL-Getriebe­serie, Kegelradgetriebe

Gehäuse aus schwarz beschichtetem Stahl

Alle Kegelradgetriebe der AT-Serie sind sowohl in Edelstahl als auch in der kostengünstigeren Variante mit schwarz beschichtetem Stahl lieferbar.

Technische Daten

  • Standard-Gehäuse aus Edelstahl (AT)
    oder in schwarz beschichtetem Stahl (ATB)
  • Adapterplatte aus Aluminium
  • Spiralkegelräder
  • einfache Montage
  • geringes Laufgeräusch
  • kompakte Bauweise
  • Dauerschmierung
  • Schutzklasse IP65

Verwendung

Als klassisches Verteilergetriebe, aber auch als Hauptantrieb für den Maschinenbau. Nicht für den S1 Betrieb geeignet.

Nenn-Abtriebs­drehmoment

T2N: 12 Nm – 3200 Nm

Untersetzungen

1-stufig: 1 / 1,5 / 2 / 3 / 4 / 5
2-stufig: 7 / 10 / 15 / 20 / 25 / 35 / 50
3-stufig: 75 / 100 / 125 / 150 / 200 / 250 / 350 / 500

geringes Verdrehspiel

1-stufig: ≤ 6 Winkelminuten
2-stufig: ≤ 8 Winkelminuten
3-stufig: ≤ 10 Winkelminuten

hoher Wirkungsgrad

1-stufig: ≥ 98%
2-stufig: ≥ 94%
3-stufig: ≥ 94%

Arbeitstemperatur

-10°C bis +90°C

Baugrößen

AT065FC / AT075FC / AT090FC / AT110FC / AT140FC / AT170FC / AT210FC / AT240FC / AT280FC
