Welches Getriebe passt zu meinem Motor?

zum Design Tool

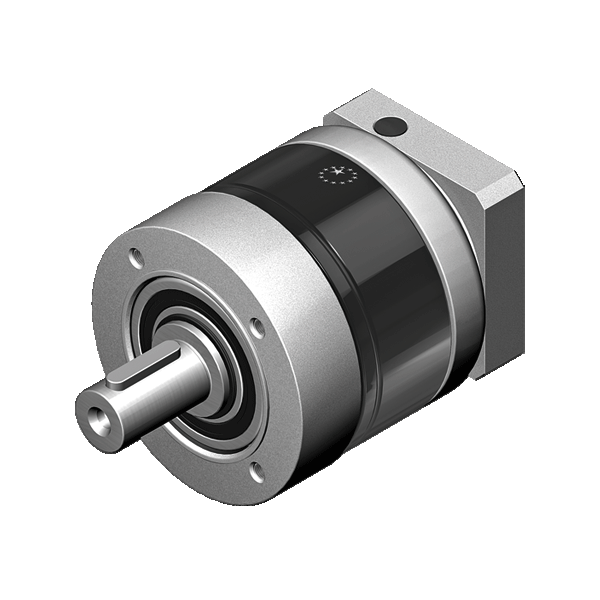

PGII-Getriebe­serie

Die Eco-Serie ist kostengünstig und zeichnet sich durch ein geringes Gewicht und eine geringe Massenträgheit aus.

Technische Daten

  • einfache Montage
  • geringes Laufgeräusch
  • kompakte Bauweise
  • Schutzklasse IP65

Verwendung

Anwendungen im Maschinenbau, bei denen es primär nicht um ein geringes Verdrehspiel geht.

Nenn-Abtriebs­drehmoment

T2N: 8 Nm – 459 Nm

Untersetzungen

1-stufig: 3 / 4 / 5 / 7 / 10
2-stufig: 15 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 70 / 100
3-stufig: 120 / 160 / 200 / 280 / 350 / 500 / 700 / 1000

geringes Verdrehspiel

1-stufig: 8 - 10 Winkelminuten
2-stufig: 10 - 12 Winkelminuten
3-stufig: 14 - 16 Winkelminuten

hoher Wirkungsgrad

1-stufig: ≥ 97%
2-stufig: ≥ 94%
3-stufig: ≥ 90%

Arbeitstemperatur

0°C bis +90°C mit Standardfett

Baugrößen

PGII040 / PGII060 / PGII080 / PGII120 / PGII160
