PL-Getriebe­serie

PL-Getriebe­serie, Planetengetriebe

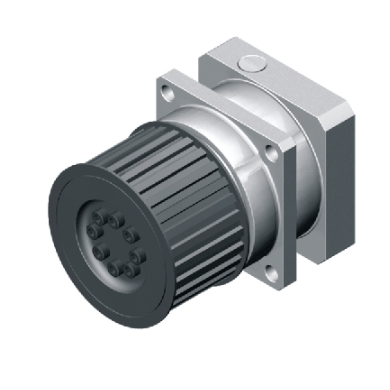

PL-Planetengetriebe-Zahnriemenrad, Planetengetriebe

mit aufgezogenem Zahnriemenrad

Technische Daten

  • einfache Montage
  • geringes Laufgeräusch
  • kompakte Bauweise
  • Schutzklasse IP65
  • kompakter Ausgangsflansch für die direkte Befestigung von Zahnriemenräder
  • Aufnahme hoher Radialkräfte möglich
  • ideal für Applikationen mit Riemenantrieb

Verwendung

Anwendungen im Maschinenbau, bei denen es primär nicht um ein geringes Verdrehspiel geht.

Nenn-Abtriebs­drehmoment

T2N: 27 Nm – 143 Nm

Untersetzungen

1-stufig : 3 / 4 / 5 / 7 / 10
2-stufig : 15 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 70 / 100

geringes Verdrehspiel

1-stufig: 6 – 7 Winkelminuten
2-stufig: 8 – 9 Winkelminuten

hoher Wirkungsgrad

1-stufig: ≥ 97%
2-stufig: ≥ 94%

Arbeitstemperatur

0°C bis +90°C mit Standardfett

Baugrößen

PL 070 / PL 090 / PL 120
