PD-Getriebeserie

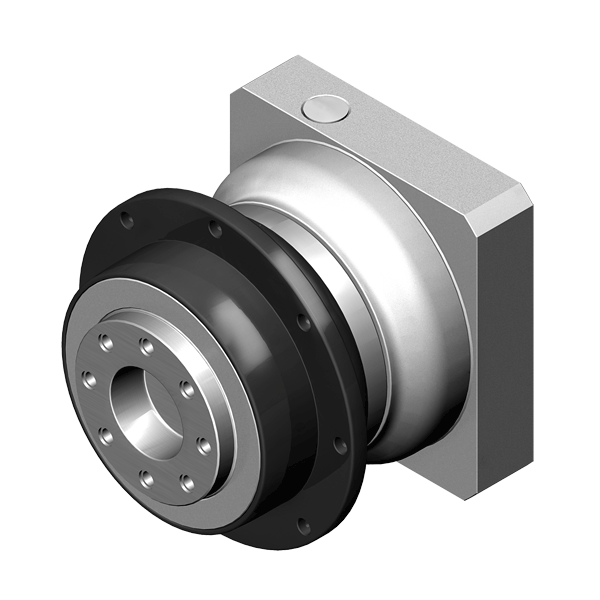

PD-Getriebeserie, Planetengetriebe

Technische Daten

einfache Montage
geringes Laufgeräusch
kompakte Bauweise
Schutzklasse IP65
Ausführung Standard mit ISO9409 Abgangsflansch
sehr kompakte und steife Bauweise
Aufnahme hoher Axial- und Radialkräfte möglich

Verwendung

Anwendungen im Maschinenbau, bei denen es primär nicht um ein geringes Verdrehspiel geht.

Nenn-Abtriebsdrehmoment

T2N: 10 Nm – 232 Nm

Untersetzungen

1-stufig : 3 / 4 / 5 / 7 / 10
2-stufig : 15 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 70 / 100

geringes Verdrehspiel

1-stufig: 6 – 8 Winkelminuten
2-stufig: 8 – 10 Winkelminuten

hoher Wirkungsgrad

1-stufig: ≥ 97%
2-stufig: ≥ 94%

Arbeitstemperatur

0°C bis +90°C mit Standardfett

Baugrößen

PD 053 / PD 064 / PD 090 / PD 110
