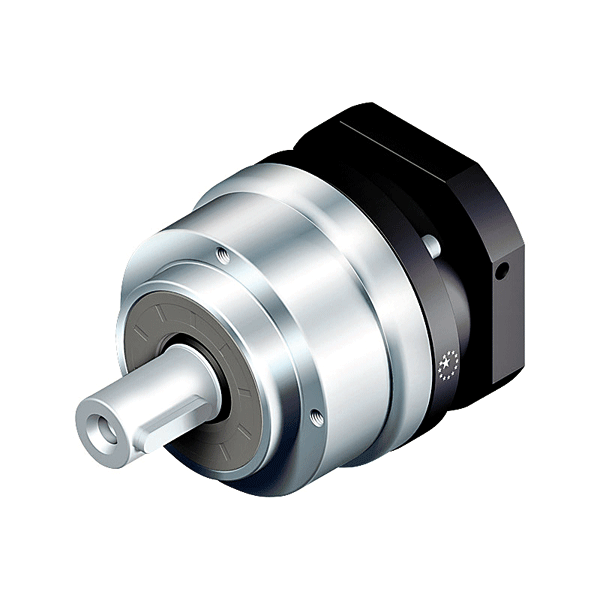

AE-Getriebe­serie

Technische Daten

  • einfache Montage
  • geringes Laufgeräusch
  • kompakte Bauweise
  • große Radiallast (nur AF und AL)
  • Schutzklasse IP65 optional IP67 (nur AE)

Verwendung

Werkzeug­maschinen, Textil­maschinen, Verpackungs­maschinen, Handhabungs­systeme, Druck­maschinen, usw.

Nenn-Abtriebs­drehmoment

T2N: 14 Nm – 2000 Nm

Untersetzungen

1-stufig: 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
2-stufig: 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100

geringes Verdrehspiel

1-stufig: ≤ 8 Winkelminuten
2-stufig: ≤ 12 Winkelminuten

hoher Wirkungsgrad

1-stufig: ≥ 97%
2-stufig: ≥ 94%

Arbeitstemperatur

-10°C bis +90°C mit Standardfett

Baugrößen

AE050 / AE070 / AE090 / AE120 / AE155 / AE205 / AE255
