GL-/GLS-Getriebe­serie

Technische Daten

  • für hohe radial Kräfte
  • einfache Montage
  • geringes Laufgeräusch
  • kompakte Bauweise
  • geringes Verdrehspiel

Verwendung

Für fahrerlose Transport-Systeme (AGV), für Anwendungen mit Riemenscheibe

Nenn-Abtriebs­drehmoment

T2N: 21 Nm – 355 Nm

Untersetzungen

1-stufig: 2* / 3 / 4 / 6 / 9
2-stufig: 10 / 15 / 20 / 24 / 30 / 36 / 40 / 45 / 60 / 90

*nur GL-Serie

geringes Verdrehspiel

1-stufig: ≤ 3 Winkelminuten
2-stufig: ≤ 5 Winkelminuten

hoher Wirkungsgrad

1-stufig: ≥ 97 %
2-stufig: ≥ 94 %

Arbeitstemperatur

-10°C bis +90°C mit Standardfett

Baugrößen

GL082 / GL100 / GL132 / GLS082 / GLS100 / GLS132

GLS ist die GL-Version mit Eingangswelle statt Eingangsbohrung.

Video: Animation der GL-Getriebe

GL-Getriebe mit Eingangs­bohrung, Planetengetriebe

GL-Getriebe mit Eingangsbohrung

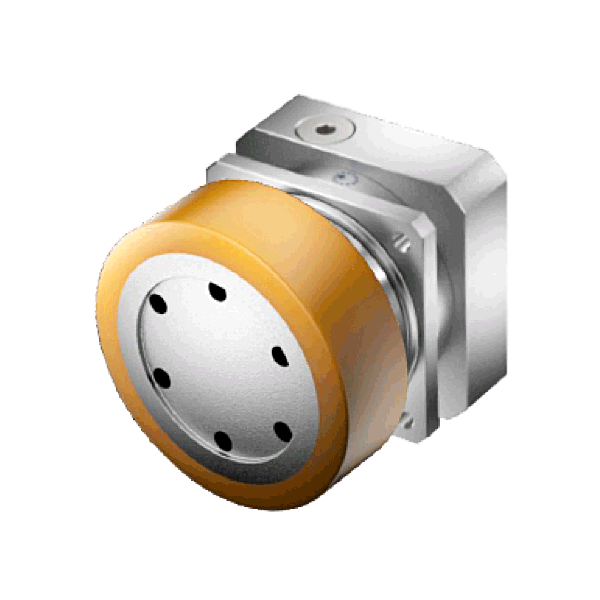

GL-Getriebe AGV Wheel Drive, Planetengetriebe

GL-Getriebe AGV Wheel Drive

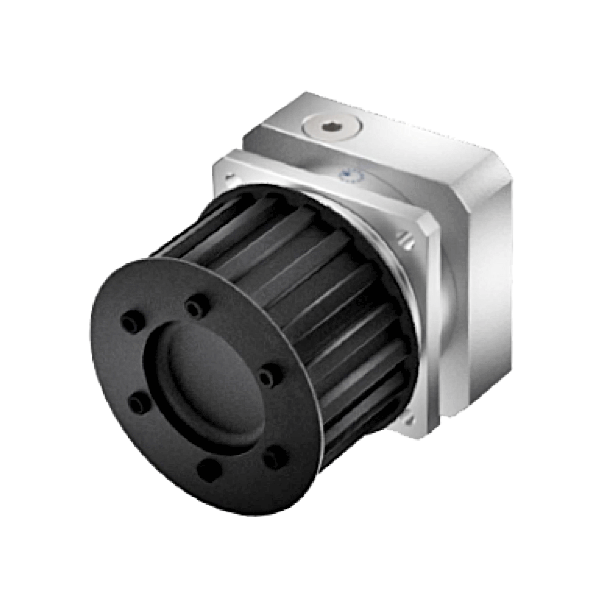

GL-Getriebe Pulley & Belt, Planetengetriebe

GL-Getriebe Pulley & Belt

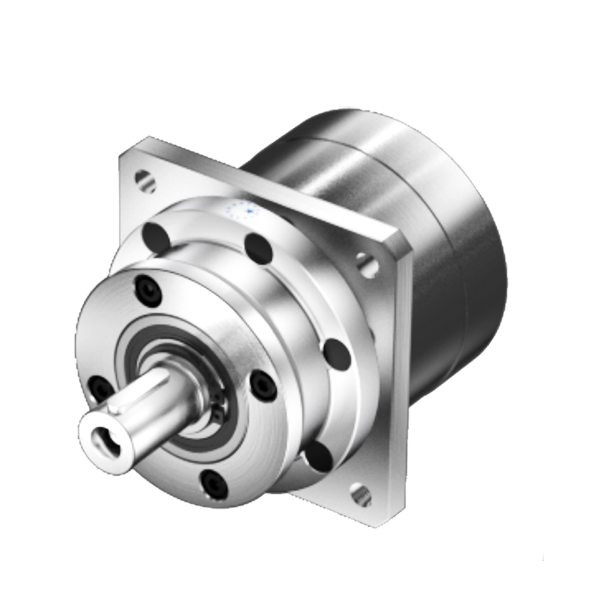

GLS-Getriebe mit Eingangswelle, Planetengetriebe

GLS-Getriebe mit Eingangswelle
