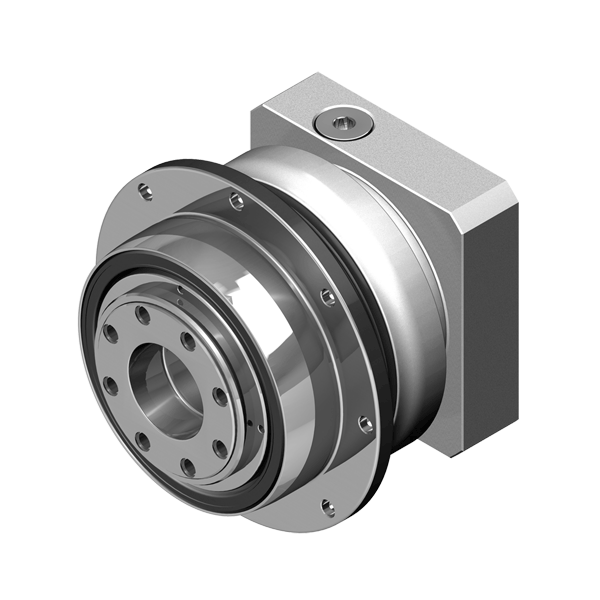

AH-Getriebe­serie

AH-Getriebe­serie, Planetengetriebe



  • Kompaktes Planetengetriebe für hohe Positioniergenauigkeit.
  • Getriebegehäuse schwarz beschichteter Stahl.
  • Eingangsgehäuse und Motoradapter Aluminium.
  • Stahl Ausgangsflansch nach ISO 9409

Technische Daten

  • einfache Montage
  • hohe Verdrehsteifigkeit
  • geringes Laufgeräusch
  • kompakte Bauweise
  • Schutzklasse IP65

Verwendung

In dynamischen Applikationen wie Werkzeug­maschinen, Handhabungs­geräten, Druck­maschinen etc.

Nenn-Abtriebs­drehmoment

T2N: 24 Nm – 10.915 Nm

Untersetzungen

1-stufig: 4 / 5 / 7 / 10
2-stufig: 16 / 20 / 21 / 25 / 28 /31 / 35 / 40 / 46 / 50 / 61 / 70 / 91 / 100

geringes Verdrehspiel

1-stufig: < 1 Winkelminute (Baugröße AH064 < 2 Winkelminuten)
2-stufig: < 1 Winkelminute (Baugröße AH064 < 2 Winkelminuten)

hoher Wirkungsgrad

1-stufig: ≥ 97%
2-stufig: ≥ 94%

Arbeitstemperatur

-10°C bis +90°C mit Standardfett

Baugrößen

AH064 / AH090 / AH110 / AH140 / AH200 / AH255 / AH285 / AH355 / AH450

Datenblätter

Auslegung Getriebe

Einbauanleitung
