AE-Getriebe­serie

AE-Getriebe­serie, Planetengetriebe

Technische Daten

  • Gehäuse aus Edelstahl, Motoradapter aus Aluminium
  • einfache Montage
  • geringes Laufgeräusch
  • kompakte Bauweise
  • Schutzklasse IP65 optional IP67



Verwendung

Werkzeug­maschinen, Textil­maschinen, Verpackungs­maschinen, Handhabungs­systeme, usw.

Nenn-Abtriebs­drehmoment

T2N: 14 Nm – 2000 Nm

Untersetzungen

1-stufig: 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
2-stufig: 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100

geringes Verdrehspiel

1-stufig: ≤ 8 Winkelminuten
2-stufig: ≤ 12 Winkelminuten

hoher Wirkungsgrad

1-stufig: ≥ 97 %
2-stufig: ≥ 94 %

Arbeitstemperatur

-10°C bis +90°C mit Standardfett

Baugrößen

AE050 / AE070 / AE090 / AE120 / AE155 / AE205 / AE255

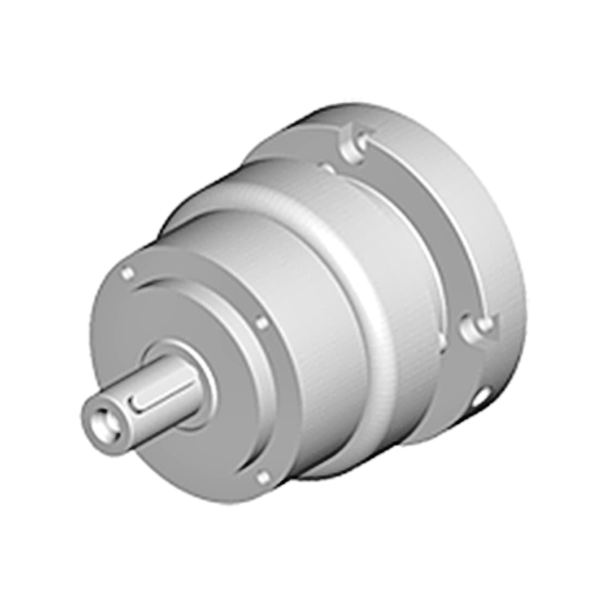

AES-Getriebe­serie aus Volledelstahl

AES-Getriebe­serie, Planetengetriebe

Technische Daten

  • Volledelstahl Getriebe
  • einfache Montage
  • geringes Laufgeräusch
  • kompakte Bauweise
  • Schutzklasse IP67
  • Lebensmittelschmierung

Verwendung

Lebensmittelindustrie, Medizintechnik & Pharmazie, Verpackungsindustrie, usw.

Nenn-Abtriebsdrehmoment

T2N: 14 Nm – 650 Nm

Untersetzungen

1-stufig: 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
2-stufig: 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100

geringes Verdrehspiel

1-stufig: ≤ 8 Winkelminuten
2-stufig: ≤ 12 Winkelminuten

hoher Wirkungsgrad

1-stufig: ≥ 97 %
2-stufig: ≥ 93 %

Arbeitstemperatur

-10°C bis +90°C mit Lebensmittelschmierung

Baugrößen

AE050S / AE070S / AE090S / AE120S / AE155S
