KF-S1/S2/S3/S4-Getriebe­serie

KF-S1-S2-Getriebe­serie, Hypoidgetriebe

KF S1/S2-Serie
S1: Abtriebswelle glatt
S2: Abtriebswelle mit Passfeder

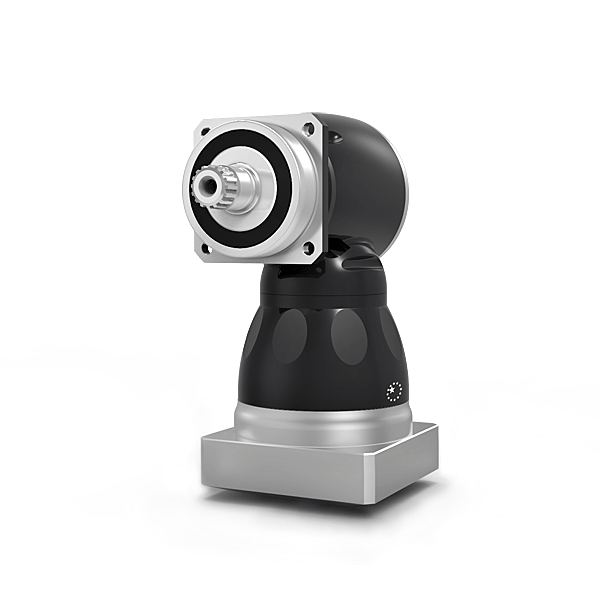

KF-S3-Getriebe­serie, Hypoidgetriebe

KF S3-Serie
Abtriebswelle mit Verzahnung DIN 5480

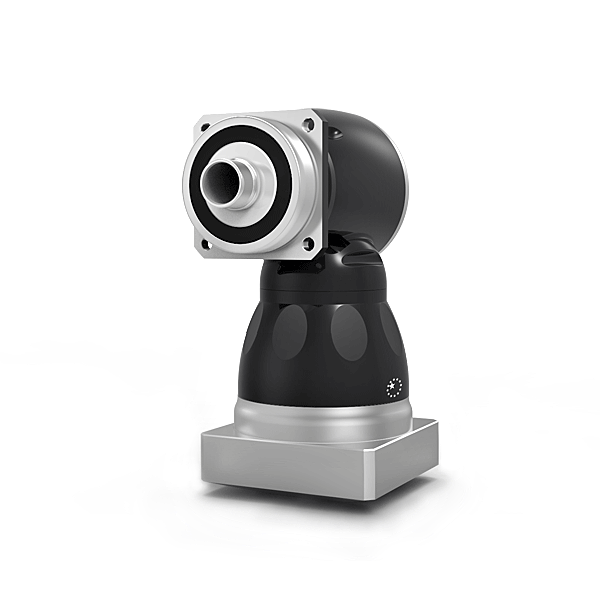

KF-S4-Getriebe­serie, Hypoidgetriebe

KF S4-Serie
Abtriebswelle mit Hohlwelle

Technische Daten

  • schwarz beschichtetes Stahlgehäuse, Aluminium Motoradapterflansch
  • Abtriebswelle aus Stahl
  • einfache Montage
  • hohe Genauigkeit
  • Drehrichtung der An- und Abtriebsseite gleichseitig
  • geringes Laufgeräusch
  • kompakte Bauweise
  • Schutzklasse IP65

Verwendung

Im Maschinenbau bei hochpräzisen Anwendungen in denen eine hohe Verdrehsteifigkeit und Leistung benötigt wird.

Nenn-Abtriebs­drehmoment

T2N: 18 Nm – 1.600 Nm

Untersetzungen

1-stufig: 1 / 2 /3 / 4 / 5 / 7 / 10
2-stufig: 12 / 16 / 20 / 25 / 28 / 35 / 40 / 50 / 70 / 100

geringes Verdrehspiel

1-stufig: ≤ 3 Winkelminuten
2-stufig: ≤ 3 Winkelminuten

hoher Wirkungsgrad

1-stufig: ≥ 97 %
1-stufig: ≥ 96 %
2-stufig: ≥ 94 %

Arbeitstemperatur

0°C bis +90°C

Baugrößen

KF060 / KF075 / KF100 / KF140 / KF180 / KF210 / KF240
