AHK-Getriebe­serie

AHK-Getriebe­serie, Hypoidgetriebe

AHK-Getriebe­serie

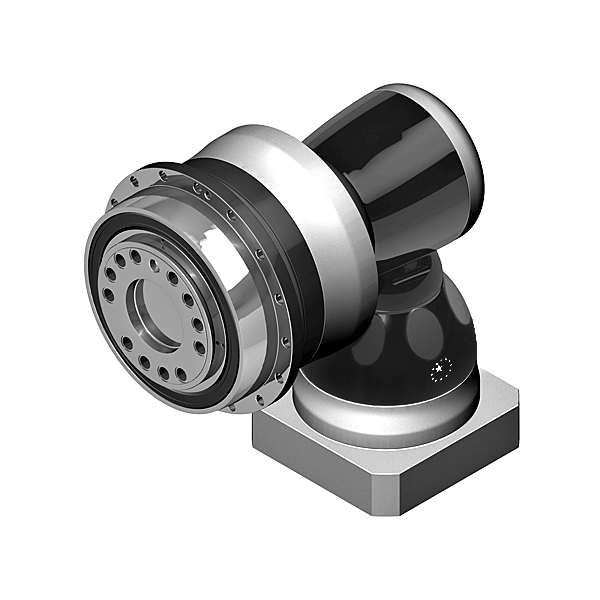

AHKA-AHKB-Getriebe­serie, Hypoidgetriebe

AHKA / AHKB-Getriebe­serie

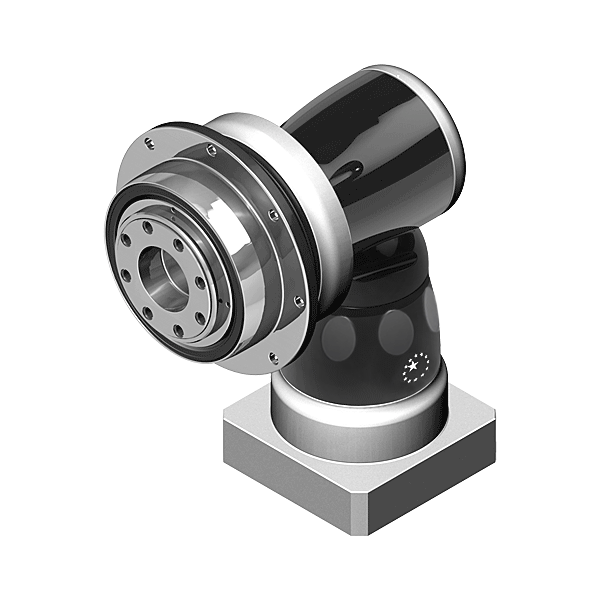

AHKC-Getriebe­serie, Hypoidgetriebe

AHKC-Getriebe­serie

Technische Daten

  • Hypoid-Getriebe mit hohem Drehmoment
  • schwarz beschichtetes Stahlgehäuse, Motoradapterflansch aus Aluminium
  • Ausgangswelle mit Flansch ISO 9409
  • Schrägverzahnung
  • einfache Montage
  • geringes Laufgeräusch
  • kompakte Struktur



AHK-Getriebe­serie, Hypoidgetriebe

Datenblätter

Auslegung Getriebe

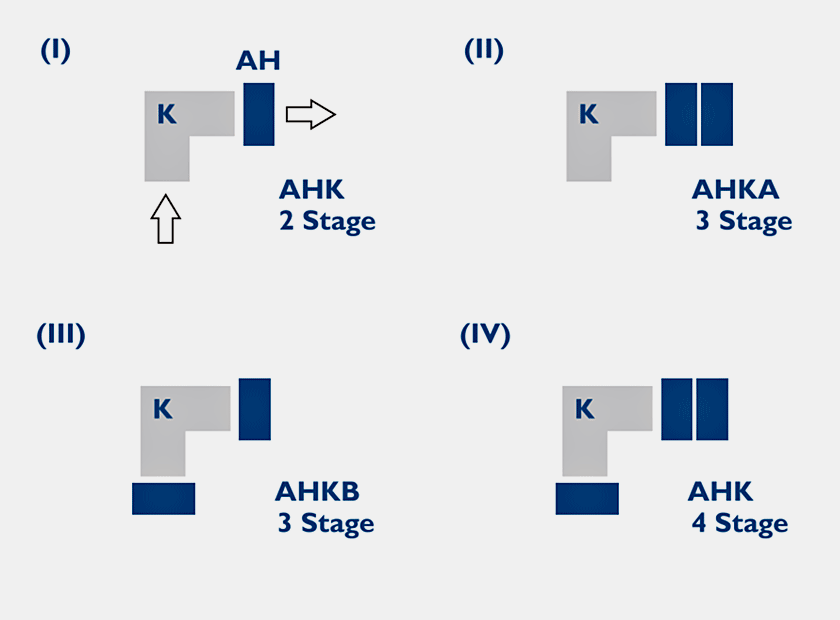

AHK (2-stufig)

Nenn-Abtriebsdrehmoment

T2N: 24 Nm – 5.610 Nm

Untersetzungen

2-stufig: 12 / 15 / 16 / 20 / 25 / 28 / 35 / 40 / 49 / 50 / 70 / 100

Verdrehspiel

2-stufig: ≤ 2 Winkelminuten / ≤ 3 Winkelminuten

Wirkungsgrad

2-stufig: ≥ 94%

Baugrößen

AHK 064 / AHK 090 / AHK 110 / AHK 140 / AHK 200 / AHK 255 / AHK 285 / AHK 355

AHK (4-stufig)

Nenn-Abtriebsdrehmoment

T2N: 1.975 Nm – 10.980 Nm

Untersetzungen

4-stufig: 1.225 / 1.400 / 1.750 / 2.000 / 2.800 / 3.500 / 5.000 / 7.000 / 10.000

Verdrehspiel

4-stufig: ≤ 2 Winkelminuten

Wirkungsgrad

4-stufig: ≥ 90 %

Baugrößen

AHK 285 / AHK 355 / AHK 450

AHKA (3-stufig)

Nenn-Abtriebsdrehmoment

T2N: 1.650 Nm – 10.975 Nm

Untersetzungen

3-stufig: 100 / 125 / 140 / 175 / 200 / 250 / 350 / 500 / 700 / 1.000

Verdrehspiel

3-stufig: ≤ 2 Winkelminuten

Wirkungsgrad

3-stufig: ≥ 92 %

Baugrößen

AHKA 285 / AHKA 355 / AHKA 450

AHKB (3-stufig)

Nenn-Abtriebsdrehmoment

T2N: 55 Nm – 5.630 Nm

Untersetzungen

3-stufig: 64 / 84 / 100 / 125 / 140 / 175 / 200 / 250 / 280 / 350 / 400 / 500 / 700 / 1.000

Verdrehspiel

3-stufig: ≤ 2 Winkelminuten

Wirkungsgrad

3-stufig: ≥ 92 %

Baugrößen

AHKB 090 / AHKB 110 / AHKB 140 / AHKB 200 / AHKB 255 / AHKB 285 / AHKB 355

AHKC (2-stufig, 3-stufig)

Nenn-Abtriebsdrehmoment

T2N: 30 Nm – 10.750 Nm

Untersetzungen

2-stufig: 4 / 5 / 7 / 8 / 10
3-stufig: 21 / 31 / 46 / 61 / 91

Verdrehspiel

2-stufig: ≤ 2 Winkelminuten / ≤ 3 Winkelminuten
3-stufig: ≤ 2 Winkelminuten

Wirkungsgrad

2-stufig: ≥ 95 %
3-stufig: ≥ 93 %

Baugrößen

AHKC 064 / AHKC 090 / AHKC 110 / AHKC 140 / AHKC 200 / AHKC 255 / AHKC 285 / AHKC 355 / AHKC 450
